综合布线系统工程所需产品及特点是什么呢

随着数字化、智能化和网络化时代的到来,信息大数据的传输占满了全球,然而这些数据的传输少不了综合布线的产品做为介质,综合布线随便布好线就能上网了吗?其实不然,综合布线实施工程是一项很大的项目,根据现场的环境设计出一个合理省成本的规范方案,达到最好的效果。


综合布线系统布线布局所需要的三个区块,工作区、水平区还有机房。那么下面为大家介绍下在这个看似简单,其实复杂的综合布线工程里所需要哪些产品及特点?


首先是工作区:用到的产品有:超五类非屏蔽2米跳线双口面板超五类非屏蔽免打模块


一、超五类非屏蔽2米跳线

1、采用导体为4对24AWG单股/多股裸铜线和PVC外被与水晶头注塑成型;

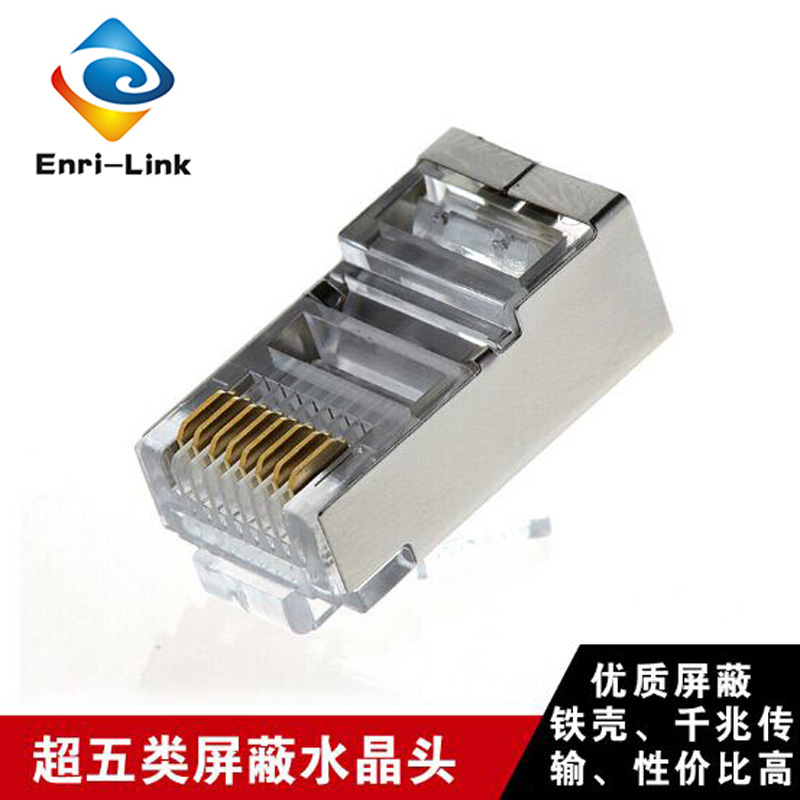

2、采用50μinch镀金水晶头,确保产品的优异性能;

4、弯曲半径:4倍线缆直径;

5、工作温度:-40℃~70℃;

6、可承受25lbs(11.35kg)拉力吊重测试;

7、抗张力:133N;

8、绝缘耐压达到:1000VAC,绝缘电阻:500Mohms

9、持续电阻:20M ohms

10、长度标准:1m/1.5m/2m/3m,可根据要求订做

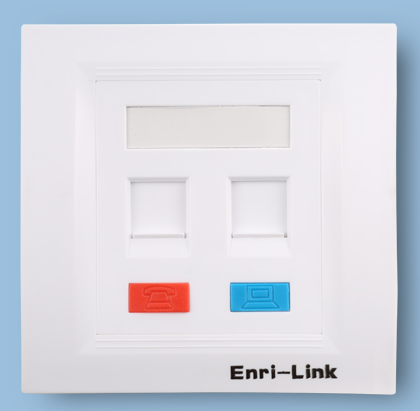

二、双口面板

1、标准86型面板,设计简约美观,安装方式灵活通用,符合国际认证标准;

2、材料:防火高强度ABS材料制作,符合UL 94V-0;

3、坚固,有弹性,可防止意外损坏;

4、柔性设计,可保证安装平整性,带保护防尘门,以便防水、防尘、防污 染;

5、标准双口规格;

6、采用螺丝采用隐藏方式,美观大方;

7、面板厚度较普通面板厚45%,高贵典雅,可提供彩色机板选择;

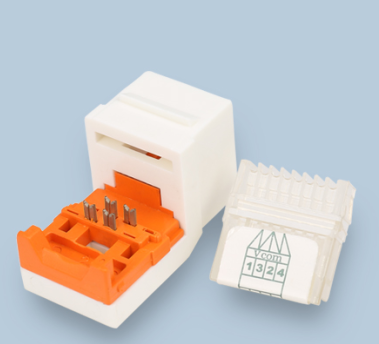

三、超五类非屏蔽免打模块

1、插座主体采用ABS耐冲击塑料材料;

2、IDC端子:采用斜角结构并镀银1.3um

3、可卡接22AWG~24AWG规格的芯线;

4、插座芯采用50u镀金;

5、插拔次数:≥1500次以上,打线端口支持250次以上端接;

6、排线盖两侧附有T568A/B两种色码标;

7、接头接触耐压力可达:100G/min;

8、接头保持力:30lbs(13.62kg);

9、抗张力:133N/min;

10、额定电流:1.5A(20℃);最小绝缘阻抗:500M ohms;

11、绝缘电压:1000VAC RMS;最小直流稳定电压:1000VAC RMS(60Hz接点到接点),1500VAC RMS(60Hz表面传导);

12、工作温度: -10℃到60℃,储存温度: -40℃到70℃




其次是水平区;主要用到产品有:超五类非屏蔽网线

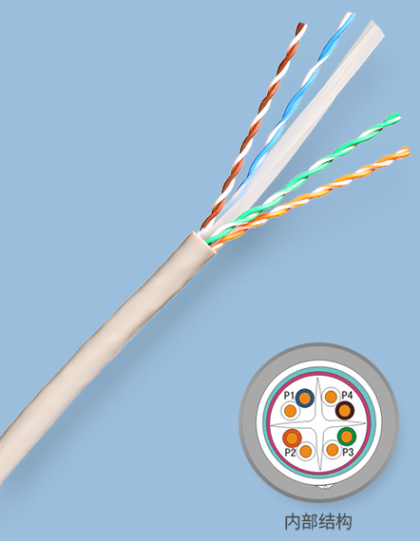

一、超五类非屏蔽网线

1、超五类非屏蔽双绞线采用4对芯径为24AWG单股无氧铜线,外皮材质为PVC,CM等耐燃材料,0.56mm,

2、导体材料:单股、无氧铜,线径:¢0.505mm(24AWG);

3、绝缘材料/线径:聚乙烯,¢0.92mm±0.02 mm;

4、成品线径:5.2mm±0.02 mm;

5、弯曲半径:4倍电缆直径;

6、拉伸强度:≤93N; 最大拉力:25lbs(11.35kg);

7、 特性阻抗:100ohm±15%,1MHz to 100MHz;

8、包装规格:纸包装、 100m、305m/箱;

9、工作环境温度:-20℃到60℃,存储环境温度:-20℃到80℃

最后就是机房了;机房用的设备就多点,配线架理线架机柜(vcom),另外还有交换机等产品。

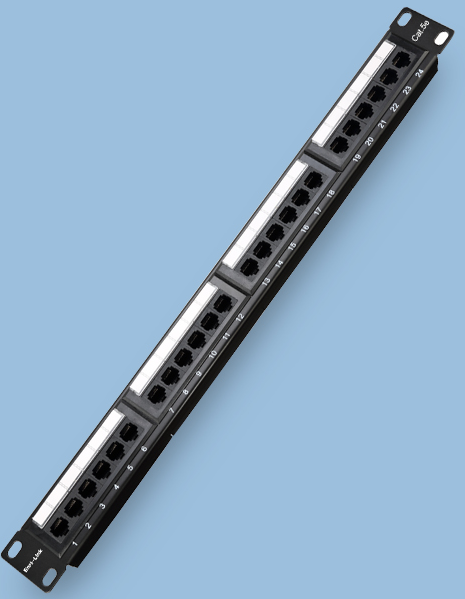

一、超五类非屏蔽24口配线架

1、标准24端口、高度:1U;模块端口为PCB电路制作、固定化;

2、宽度:19inch(48.26cm)

3、防火等级:UL-rated 94V-0;

4、工作温度:-10℃到60℃,存储温度:-40℃到70℃,湿度:95%(non-condensing)

5、插拔次数:≥1500次

6、打线端子:250次以上端接

7、接头接触耐压力可达:100G/min

8、接头保持力:30lbs(13.62kg)

9、抗张力:133N/min

10、额定电流:1.5A(20℃)

11、最小绝缘阻抗:500M ohms,绝缘电压:1000VAC RMS

12、最小直流稳定电压:1000VAC RMS(60Hz接点到接点)1500VAC RMS(60Hz表面传导

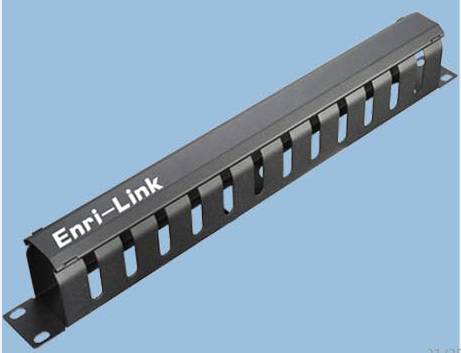

二、理线架

1、标准19英寸结构化设计。

2、采用优质冷轧钢板成型,静电粉末喷塑。

3、.机柜

1、采用全钢结构,适用于固定19"宽的设备;

2、优质冷轧钢制作,厚度:方孔条2.0mm,安装梁1.5mm,其他1.2mm,表面处理:脱脂→酸洗→磷化→静电喷涂。

3、承载:静承载重达700KG(带支架),配固定托板,每套3个,M6钢螺栓 50套,配五位输出万能电源插座;

4、规格:多种规格可选,黑色;防护等级:IP20

5、符合ANSI/EIA、RS-310-D、DIN41491:PAPT1、DIN41494:PAPT7、GB/T3047.2-92标准,兼容ETSI标准。
