实用!综合布线该如何选择光缆的芯数

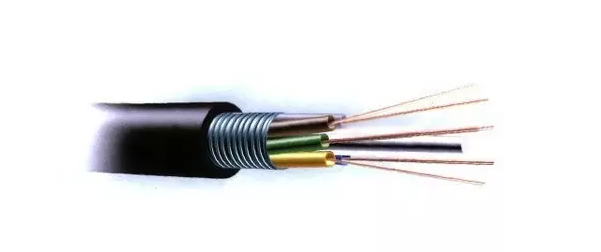

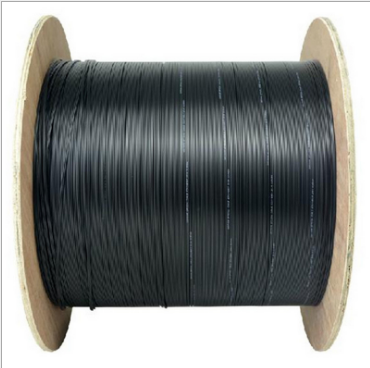

光缆是利用置于包覆护套中的一根或多根光纤作为传输媒质并可以单独或成组使用的通信线缆组件,主要由光导纤维和塑料保护套管、塑料外皮等材料构成。因为其传输频带宽、通讯容量大,不受电磁干扰、价格低廉等特点,被广泛使用在各行业中,如通信、广播、电力、铁路、军事等通信传输系统。




光缆在实际使用中,有多种分类方法。如按所使用的光线、按缆芯结构、按外护套结构、按光缆中有无金属、按维护方式、按敷设方式、按适用范围等等,再此不在一一详细介绍了。下面就光缆在综合布线系统中的芯数选择和预留做简介。





独栋办公楼、写字楼、商场等,楼层配线间至设备间一般在满足接入层交换机与汇聚、核心交换机之间的主干光链路连接的同时,预留一定光链路的冗余,来保证后期业务扩展的需求。一般预留主干链路芯数的0.5-1倍。





例如:


***项目,建筑共5层,每层需要2台接入交换机,其计算机网络为核心层+接入层两层架构。(仅以1套网络做说明)


单链路


主干链路为单链路架构,则每层配线间与设备间敷设光缆芯数为6-8芯(4芯为实际使用芯数,2-4芯预留芯数);


双链路


主干链路为双链路架构,则每层配线间与设备间敷设光缆芯数为12-16芯(8芯为实际使用芯数,4-8芯预留芯数)。大型园区、学校、工场、商业区等,不仅涉及到独栋建筑内光缆芯数的选择及预留,还涉及到建筑物之间通讯链路的预留问题,也是就我们所说的建筑群子系统。此时主干光链路光缆芯数在满足各个弱电子系统使用要求的前提下,预留主干链路芯数为1-2倍,园区内网络机房、监控机房等核心机房还应重点考虑。


例如:


***园区项目,共5个独栋建筑,各建筑内弱电设备间安装1台汇聚交换机,园区整体网络架构为核心层+汇聚层+接入层三层架构。(仅以1套网络做说明)


单链路


主干链路为单链路架构,则每栋建筑内设备间至网络核心机房敷设光缆芯数为4-12芯(4芯为实际使用芯数,4-8芯预留芯数);


双链路


主干链路为双链路架构,则每栋建筑内设备间至网络核心机房敷设敷设光缆芯数为8-24芯(8芯为实际使用芯数,8-16芯预留芯数)
